01. SPI-QSPI协议专题(1) - 基础协议特征介绍

前言

  • SPI/QSPI协议接口是显示类、存储类以及一些传感器设备的数据通信接口。

  • 本技术专题详细讲解GR55xx系列芯片SPI/QSPI协议、芯片模块的设计特点、软件接口的用法以及如何构建高效率的应用接口，帮助用户快速地理解和发挥SPI/QSPI的高吞吐性能。

  • 系列文章一般情况适用于GR551x、GR5525、GR5526；如果仅适用于特定芯片，会进行标注。

1. SPI协议

SPI是一种同步串行接口技术，是高速、全双工、同步通信总线，在芯片中只占用四根管脚来进行控制及数据传输，广泛用于EEPROM、Flash、RTC（实时时钟）、ADC（数模转换器）、DSP（数字信号处理器）以及数字信号解码器。

1.1 引脚信号

SPI协议定义了4根功能信号引脚：

  • SCK（Serial Clock）：SCK是串行时钟线，作用是Master向Slave传输时钟信号。

  • MOSI（Master Out Slave in）：在SPI Master上也被称为Tx-channel，作用是SPI主机给SPI从机发送数据。

  • CS/SS（Chip Select/Slave Select）：作用是SPI Master选择与哪一个SPI Slave通信，低电平表示从机被选中（低电平有效）。

  • MISO（Master In Slave Out）：在SPI Master上也被称为Rx-channel，作用是SPI主机接收SPI从机传输过来的数据。 在这里插入图片描述

1.2 角色

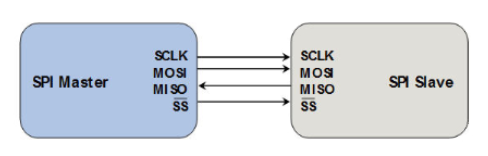

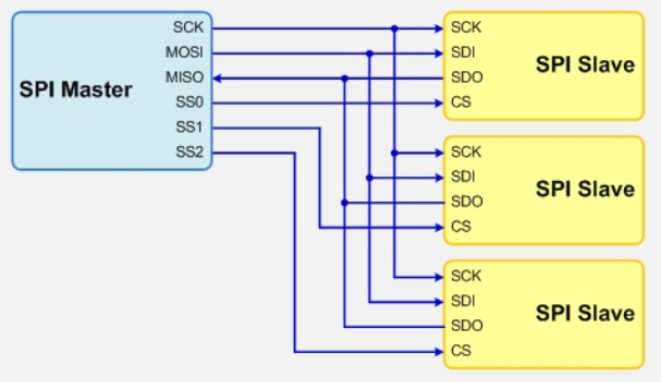

SPI协议中，存在Master和Slave两类角色，通信采用主从控制方式进行，传输由Master负责发起，Slave负责应答。主从通信的典型通信拓扑如下所示： 在这里插入图片描述

  • SPI协议规定Slave设备的clock由Master通过SCK管脚提供给Slave，Slave本身不能产生或控制clock，没有clock则Slave不能正常工作。

  • SPI总线在传输数据的同时也传输了时钟信号，所以SPI协议是一种同步（Synchronous）传输协议。Master会根据将要交换的数据产生相应的时钟脉冲，组成时钟信号，时钟信号通过时钟极性（CPOL）和时钟相位（CPHA）控制两个SPI设备何时交换数据以及何时对接收数据进行采样，保证数据在两个设备之间是同步传输的。

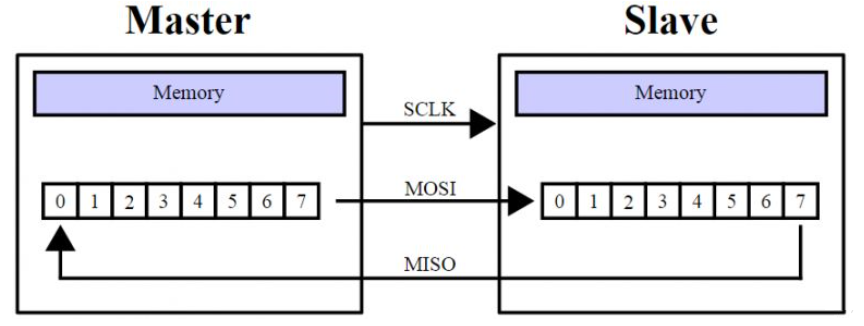

  • SPI总线协议是一种支持全双工的串行通信协议，数据传输时高位在前，低位在后。 在这里插入图片描述

1.3 时钟频率

SPI协议是一种由时钟信号驱动的协议，当时钟频率固定时，其工作效率也被固定。一般情况下，SPI Clock由系统的主频时钟或者外设时钟分频而来。Master/Slave可能获取的最大工作频率并不相同。

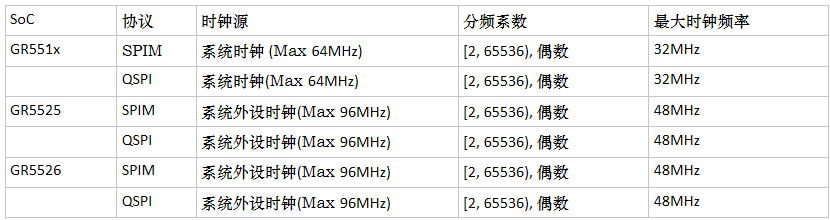

下表列出了GR55xx系列芯片SPI/QSPI时钟频率： 在这里插入图片描述

1.4 时钟模式

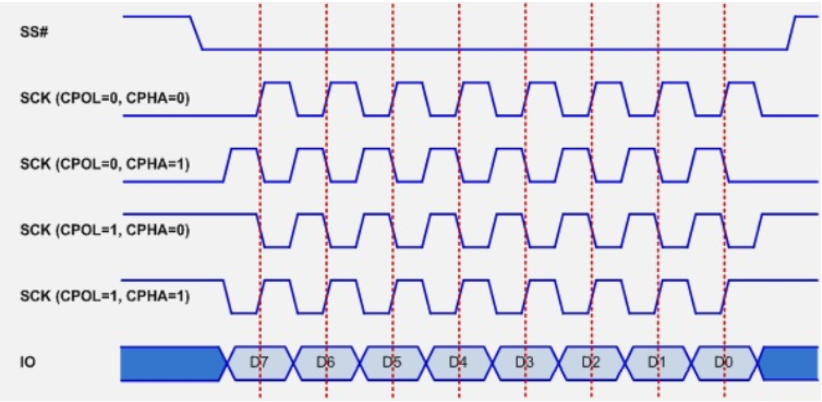

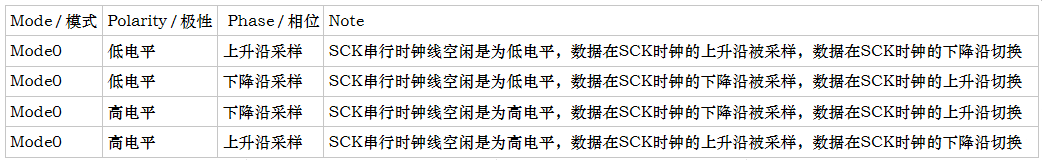

SPI协议定义了4种时钟模式，这4种模式分别由时钟极性（CPOL，Clock Polarity）和时钟相位（CPHA，Clock Phase）组合而成。

  • CPOL参数规定了SCK时钟信号空闲状态的电平。

  • CPHA规定了数据是在SCK时钟的上升沿被采样还是下降沿被采样（第一个或第二个突变边沿采样）。

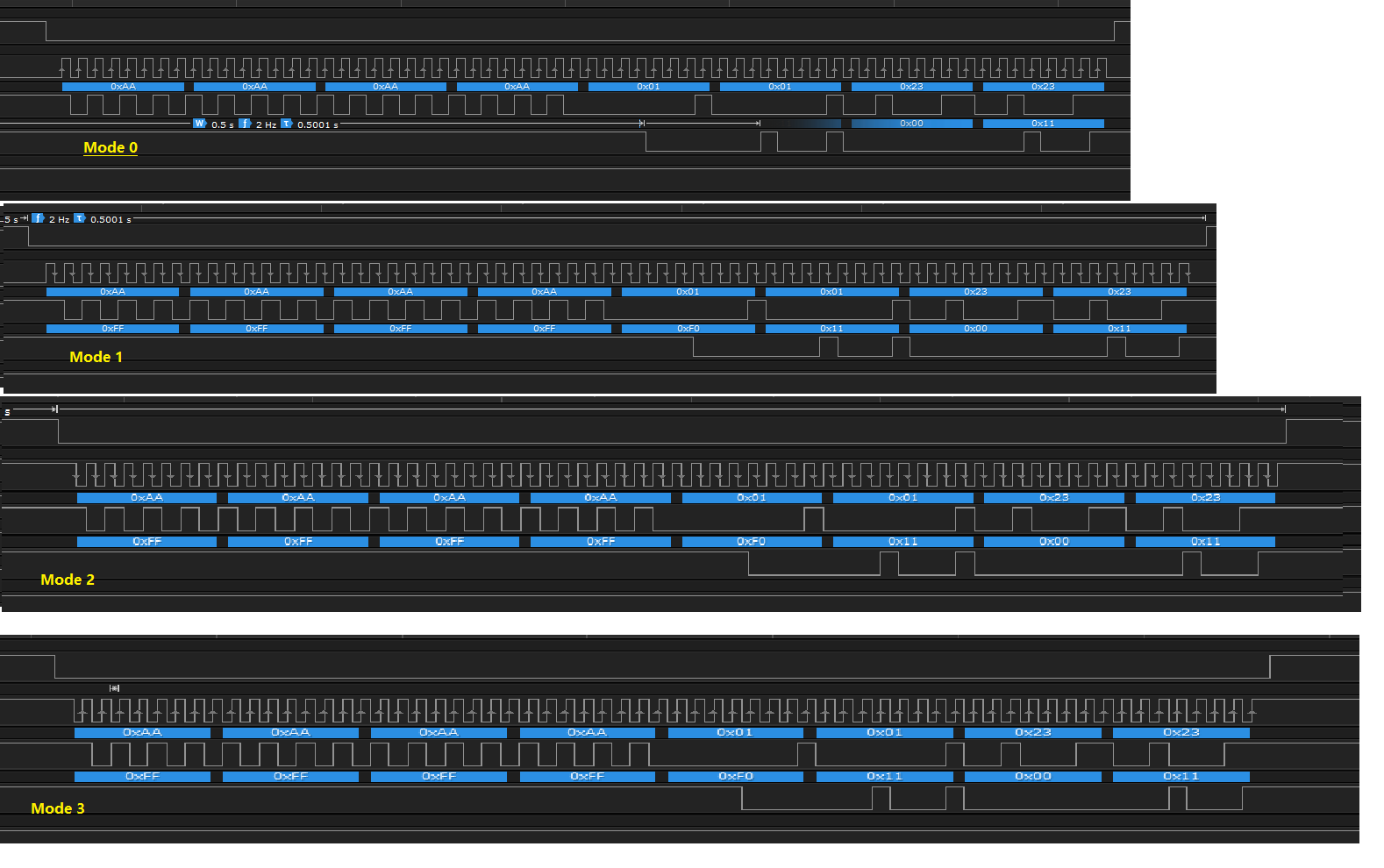

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

1.5 时序相位

SPI协议完整的时序构成为：指令、地址、数据。在一个功能化的时序中，可以只包含其中的某些部分（地址不能独立存在）。

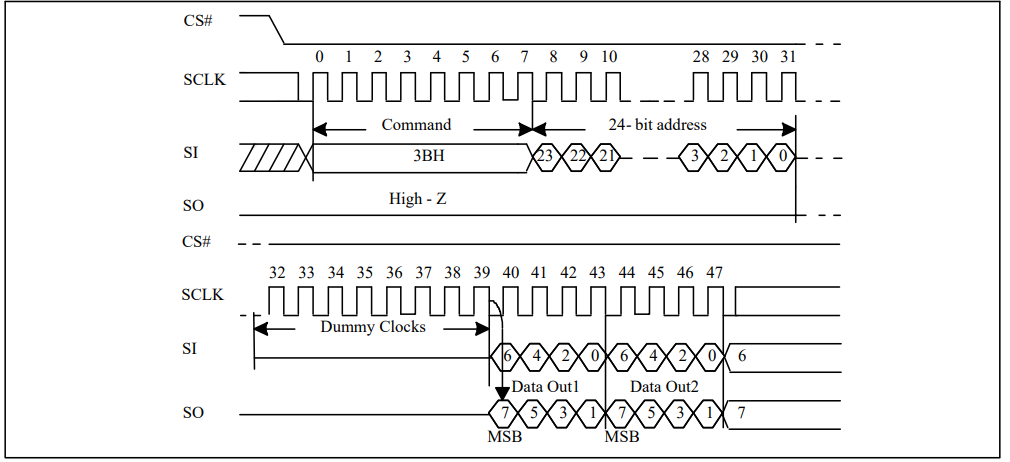

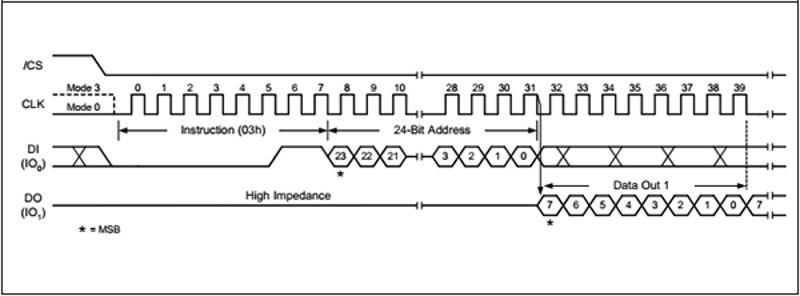

  • 典型的读操作时序 在这里插入图片描述

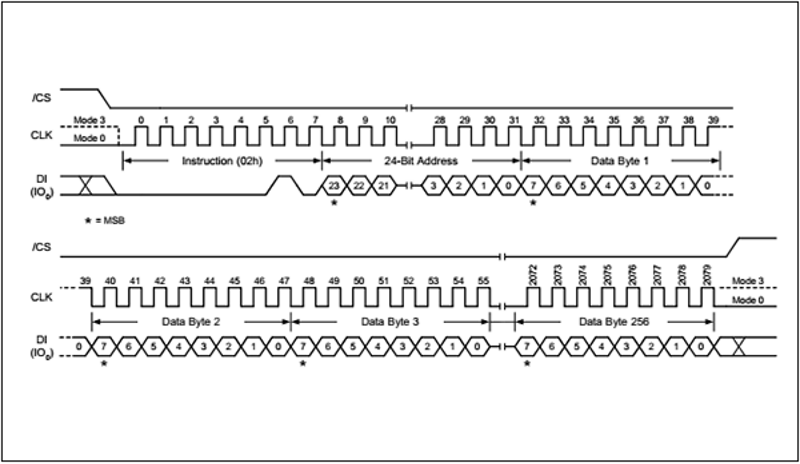

  • 典型的写操作时序 在这里插入图片描述

1.6 SPI协议衍生时序

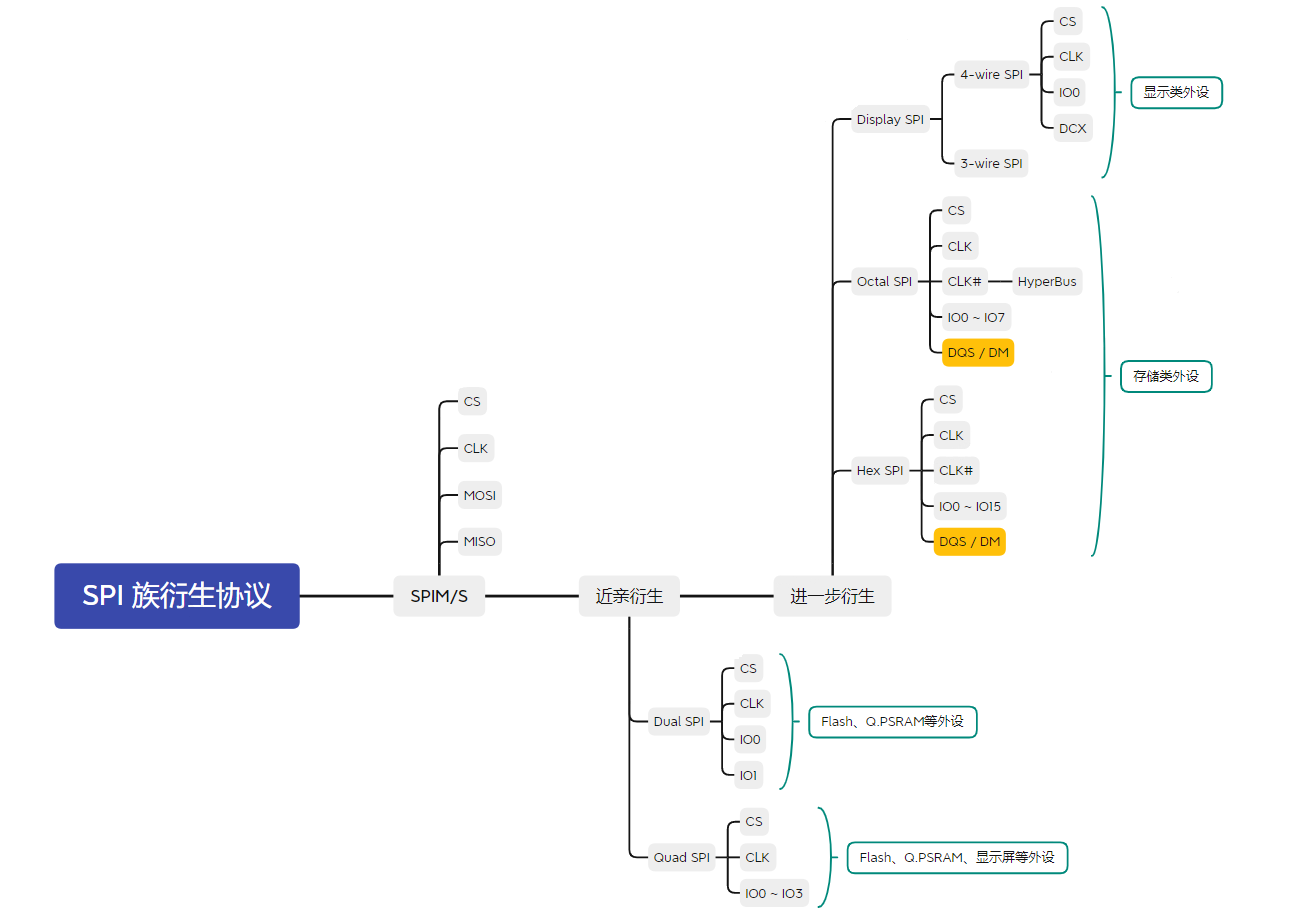

在SPI协议的基础上，进行数据I/O或其他功能线的扩展，衍生出众多的SPI族时序。 在这里插入图片描述

2.QSPI协议

2.1 概述

QSPI（QuadSPI）时序协议以及DSPI（Dual SPI）基于SPI进行了扩展，但CSn、Clock功能以及时钟模式、时钟频率等与SPI类似，依然是同步、串行协议，只是其工作模式发生了变化。在DSPI/QSPI模式下，数据线不再是全双工模式。

2.2 引脚信号

在QSPI协议中，数据线由SPI的MOSI、MISO扩展为IO0、IO1、IO2、IO3。

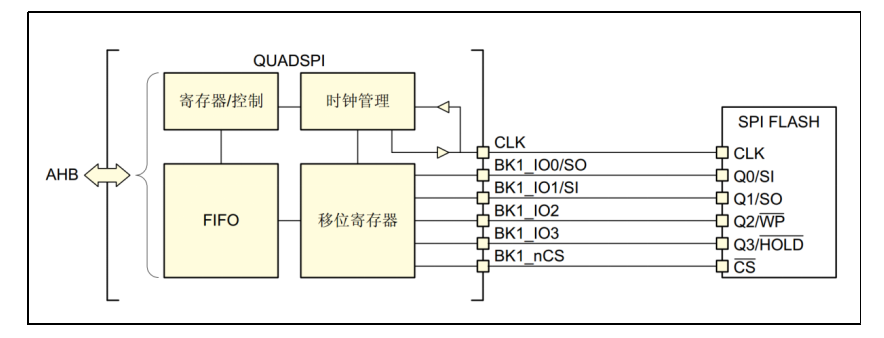

典型的电路接线图： 在这里插入图片描述 常见的Flash设备同时支持SPI、Dual SPI和Quad SPI工作模式。在不同模式下，IO具备不同能力。 在这里插入图片描述

2.3 时序相位

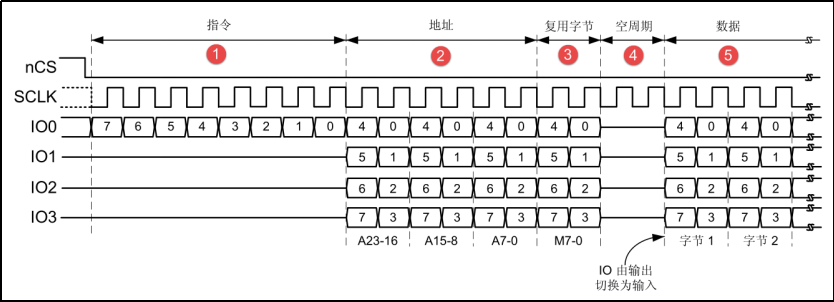

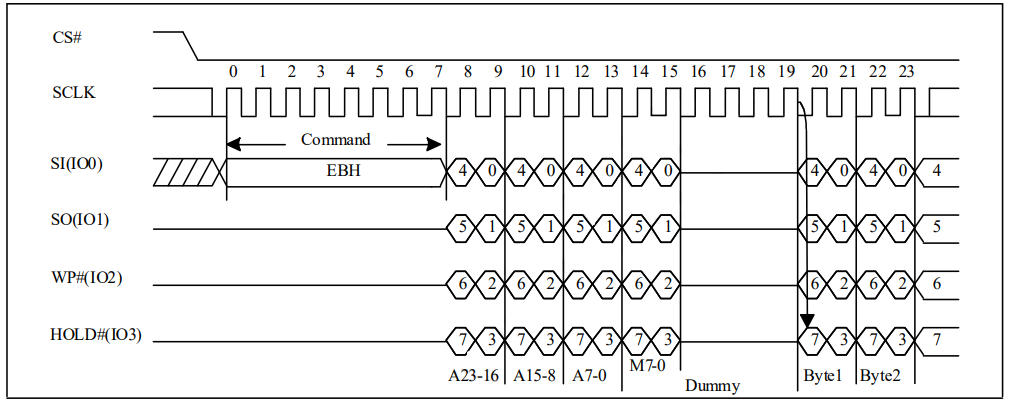

在这里插入图片描述

标准的QSPI时序由如下5个相位部分构成：

  • 指令：进行控制行为的定义及识别

  • 地址：拟操作的目标地址

  • Mode Bits：模式位，一般只存在NOR Flash设备中，用于标注是否支持SIOO模式

  • Dummy Cycles：等于Wait Cycles（等待周期），给予从设备的数据输出等待时间

  • DATA：数据

2.4 指令地址模式

在QSPI时序中，指令地址存在如下几种发送方式： （说明：以下时序截图参考源自市面QSPI接口Flash (PUYA)/PSRAM设备的Datasheet。）

  • 指令单线、地址单线发送模式 在这里插入图片描述

  • 指令单线、地址多线发送模式 在这里插入图片描述

  • 指令多线、地址多线发送模式 在这里插入图片描述

当地址通过多线发送时，后续相位也应使用多线模式进行发送。

2.5 QPI模式

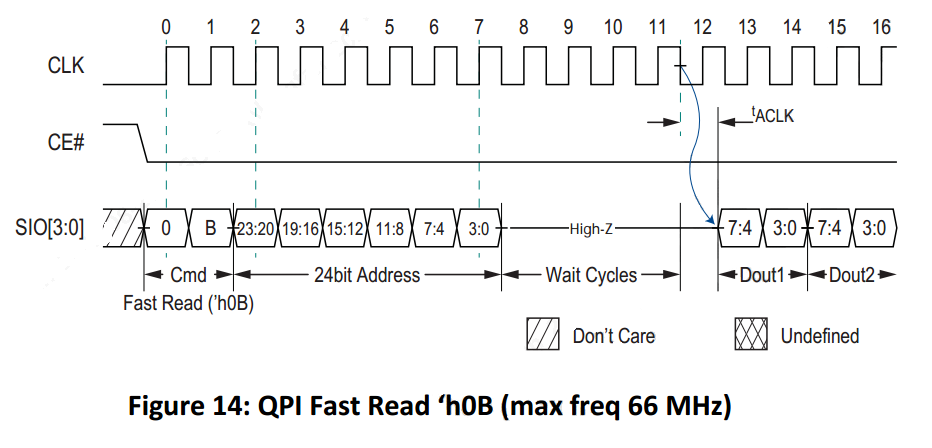

在QSPI模式下，当所有有效相位均通过Quad模式发送时，将其称为QPI模式。QPI模式多见QSPI PSRAM设备。 在这里插入图片描述

2.6 SIOO模式

SIOO模式表示Send Instruction Only Once模式。

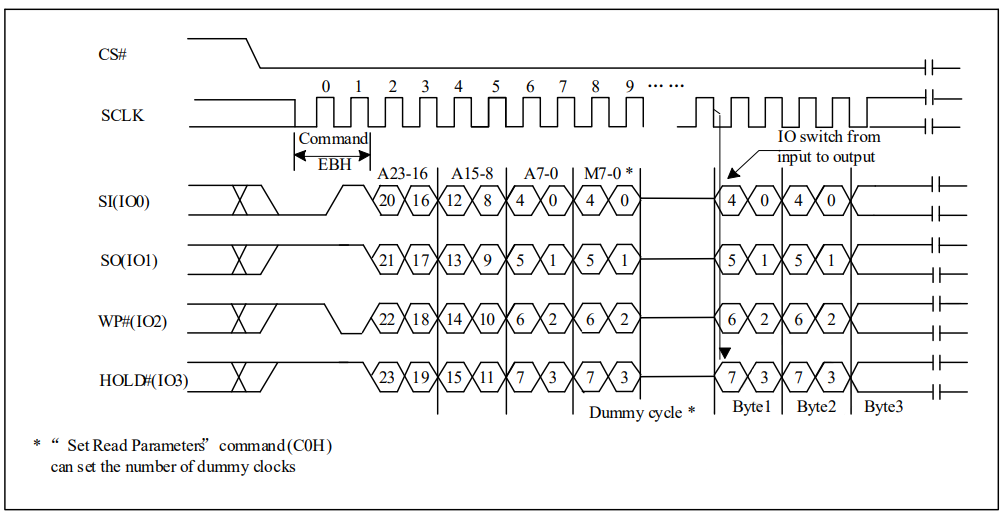

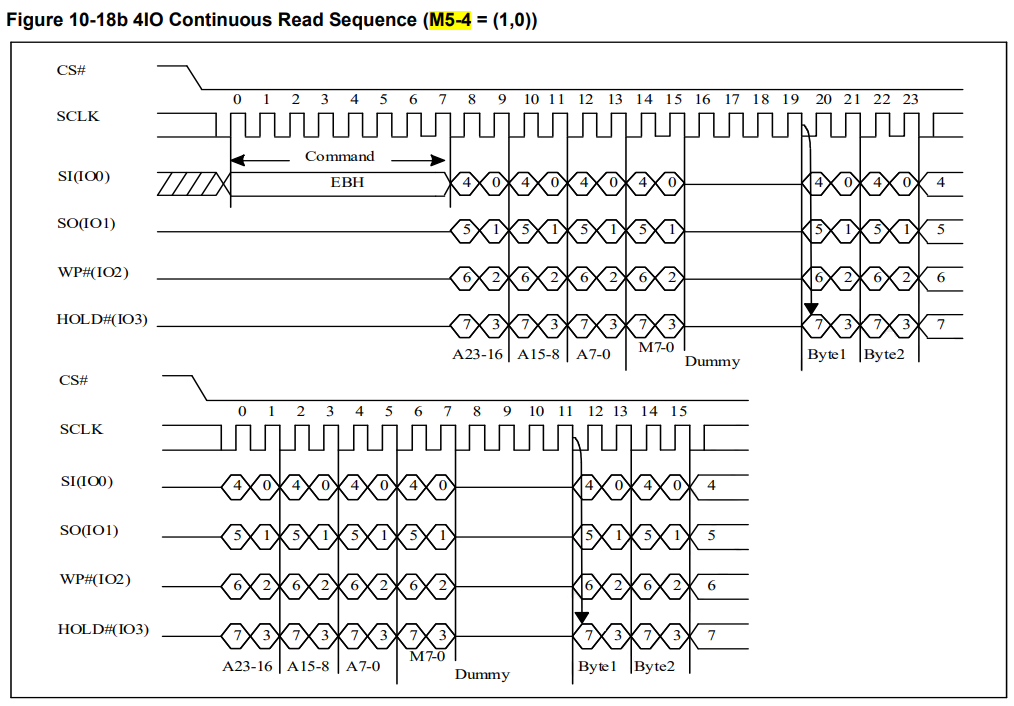

常见于NOR Flash的读命令，需要Mode Bits相位支持。声明此模式后，只需在第一次访问时，在时序中包含命令相位部分，在后续的时序中，不用再发送，直到Mode Bits状态发生变化。 在这里插入图片描述

2.7 效率计算

DATA Phase以外的Phase都算作Overhead。

每次访问效率 = DATA Clock / Total Clock。
