02. SPI-QSPI协议专题(2) - 构建GR55xx (Q)SPI高速传输接口的基础

前言

• SPI/QSPI协议接口是显示类、存储类以及一些传感器设备的数据通信接口。

• 本技术专题详细讲解GR55xx系列芯片SPI/QSPI协议、芯片模块的设计特点、软件接口的用法以及如何构建高效率的应用接口，帮助用户快速地理解和发挥SPI/QSPI的高吞吐性能。

• 系列文章一般情况适用于GR551x、GR5525、GR5526；如果仅适用于特定芯片，会进行标注。

1. 基础的应用背景补充

1.1 系统Master和 Slave

• Master：简单而言，能对系统总线上挂载的各类设备发起主动访问的角色。SoC的典型Master是CPU，它可用于主动对任意外设发起访问操作；另一个非典型Master是DMA。

• Slave：简单而言，在总线系统中不能主动访问其他设备，只能被动接受Master设备的访问操作。

• DMA：直接存储访问，CPU负责的事务多而繁杂，其中行为简单而又耗时巨大的数据搬运任务，可以从CPU剥离出来，交由DMA帮助执行。数据存储访问和显示数据传输就属于典型的大数据块搬运场景，非常适合用DMA来协助CPU完成。

1.2 同步访问和异步访问

• 同步访问：一般而言，Master对目标Slave设备发起访问操作，操作可以涉及读写操作、指令执行、通信等各种场景。在发起操作后，Master一直原地等待操作结果的完成，直到操作的状态标识完成，才进一步执行其他事务。

• 异步访问：一般而言，Master对目标Slave设备发起访问操作，但此时Master并不关心操作是否完成，转而立刻去执行别的事务；直到上次访问操作完成后通过硬件或软件方式（或Master在其他事务的间隙周期性查询），通知Master来结束访问逻辑达到访问事务的完备性。

操作	优点	缺点
同步	程序逻辑简单，任务串行执行	Master由于过多时间处于等待，导致使用率不高，不能充分挖掘芯片性能
异步	让所有Master尽可能同时都运行起来，充分挖掘芯片性能	程序逻辑一般比同步操作更复杂

在需要高带宽的产品开发中，进行接口架构时，尽可能让CPU和DMA都同时运转起来，CPU执行指令类事务，DMA执行大块数据的搬运事务。比如手表等产品，采用A-B Buffer架构，在CPU执行渲染事务的同时，DMA就可以向屏幕搬运数据进行显示。

2. 数据传输行为

下文以从SRAM通过QSPI接口发送10 Kbytes数据为例进行说明。SPIM（SPI Master，后同）原理相通，后不再补充SPIM行为。

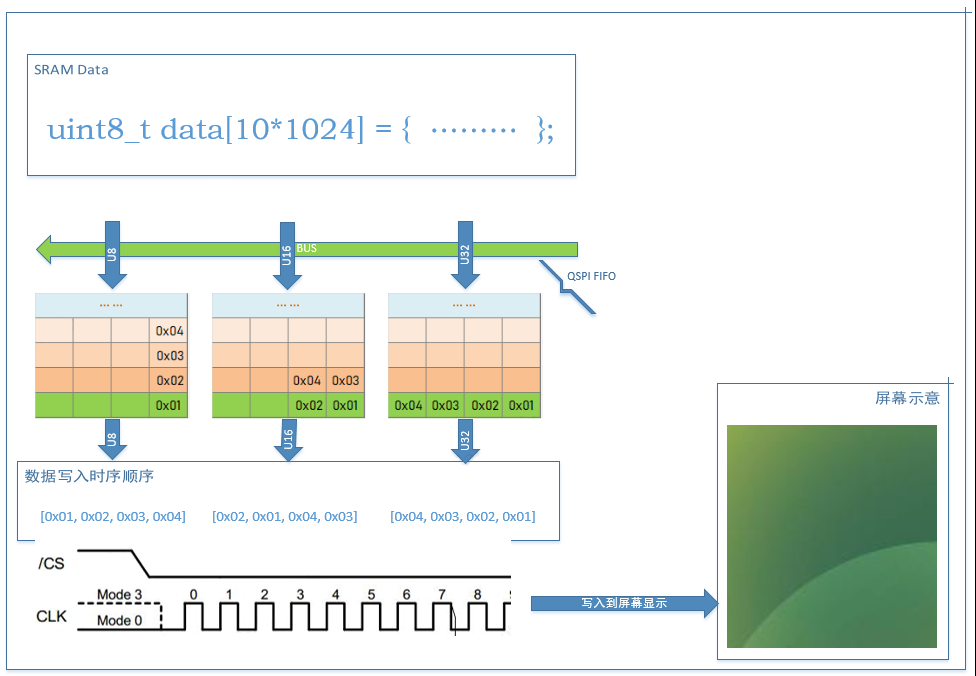

2.1 CPU将数据通过QSPI直接写入屏幕

• 传输开始，启动SPI传输。CPU将SRAM数据逐个搬运到QSPI的FIFO。

• SPI控制器开始工作，根据配置的工作频率将FIFO中的数据逐个发送到协议数据线。

• 假设FIFO深度为N，当CPU传输使用的总线宽度为Byte时，FIFO最多缓存N Bytes数据；同理，传输宽度Halfword和Word分别对应最多2N Bytes和4N Bytes的FIFO缓存。

• 当CPU压入数据速度小于QSPI向外发送速度时，会引发一些不可控行为。

• 整个过程中，CPU都在负载数据的传输工作。

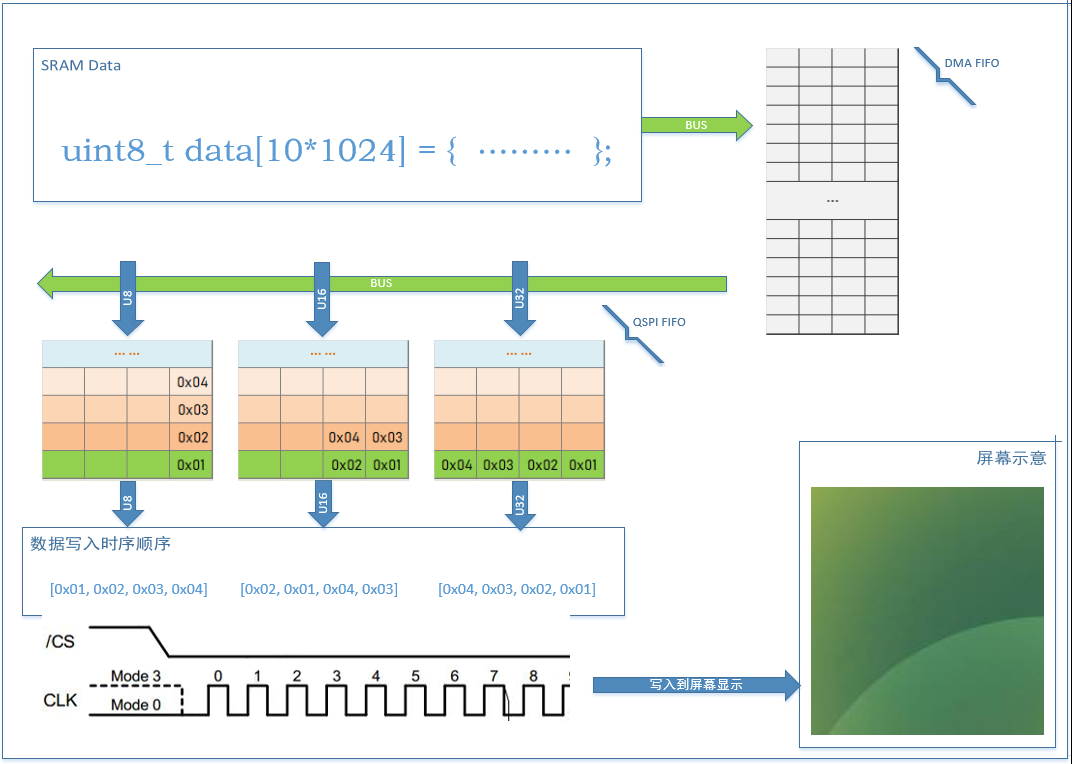

2.2 DMA将数据通过QSPI直接写入屏幕

• 传输开始，CPU配置完成DMA、QSPI，开始数据传输工作。

• DMA将数据从SRAM读入DMA FIFO再转发到QSPI FIFO。

• SPI控制器同步开始工作，根据配置的工作频率将FIFO中的数据逐个发送到协议数据线。

• 假设FIFO深度为N，当CPU传输使用的总线宽度为Byte时，FIFO最多缓存N Bytes数据；同理，传输宽度Halfword和Word分别对应最多2N Bytes和4N Bytes的FIFO缓存。

• 整个传输过程中，CPU仅负载配置激活DMA和QSPI模块，然后进行其他事务。

• 当数据传输完成，DMA/QSPI通过硬件中断通知CPU，然后进一步处理传输后的其他事务。

2.3 传输中的蓄水池问题（生产者&消费者问题）

• SPI FIFO就是传输过程的蓄水池，如果Master写入速度快于QSPI外发速度，就可能出现FIFO爆仓溢出，标记为TXO（Transmit Overflow）。

• 如果Master写入速度慢于SPI外发速度，就可能出现FIFO变空无数据可发，标记为TXE（Transmit Empty）。

上述现象跟计算机中熟悉的生产者&消费者行为一样，对于任意的芯片在应用场景中都可能存在，GR55xx系列芯片对上述行为有不同的解决方法。作为发送的镜像行为，接收数据时与上述行为原理类似，过程相反。
