IAR应用笔记

1. 基本介绍

  • IAR Embedded Workbench（下文简称IAR）是IAR Systems提供的一款专为嵌入式系统开发设计的集成开发环境，包括编译器、调试器、优化器等工具，可帮助开发人员快速高效地开发嵌入式软件。

  • GR5xx系列SDK支持通过IAR进行构建与调试。不同芯片SDK对IAR不同版本的支持程度不一样，具体支持情况见下表：

芯片系列 SDK版本 推荐IAR版本
GR551x 全部版本 IAR 9.40.1
GR5525 全部版本 IAR 9.40.1
GR5526 全部版本 IAR 9.40.1
GR533x 全部版本 IAR 9.40.1

2. 在IAR中使用GR5xx SDK

下面以GR533x SDK与IAR Embedded Workbench 9.40.1为例，基于SDK中的projects\ble\ble_peripheral\ble_app_template_freertos示例工程介绍了如何在IAR中使用GR5xx SDK。

2.1 基于Keil工程生成IAR工程

GR5525 SDK、GR5526 SDK及GR533x SDK均默认集成了IAR工程文件。对于GR551x SDK与用户自己的工程，需要通过SDK提供的脚本工具将Keil工程转换为IAR工程。具体的转换步骤请参考《GR5xx IAR用户手册》 “生成IAR工程” 章节。

2.2 配置调试与下载

  1. 配置Flash Loader。在IAR安装目录下找到arm/config/flashloader文件夹，然后在该文件夹下新建一个Goodix文件夹，如下图所示：

../../_images/img-20240402163215.png

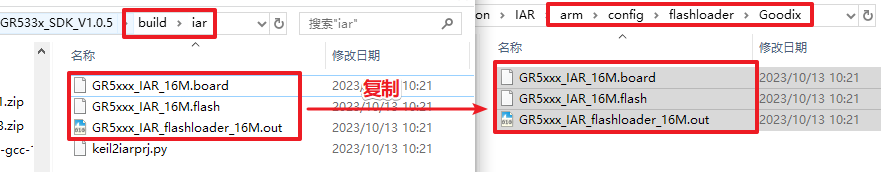

  1. 进入${SDK_Folder}/build/iar文件夹（其中SDK_Folder为SDK根目录），将文件夹下的_GR5xxx_IAR_16M.board_、GR5xxx_IAR_16M.flash、_GR5xxx_IAR_flashloader_16M.out_三个文件拷贝到之前创建的Goodix文件夹，如下图所示：

../../_images/img-20240402164639.png

若使用GR551x SDK，则需要拷贝的文件为_GR55xx_IAR_8M.board_、GR55xx_IAR_8M.flash、GR55xx_IAR_flashloader_8M.out。

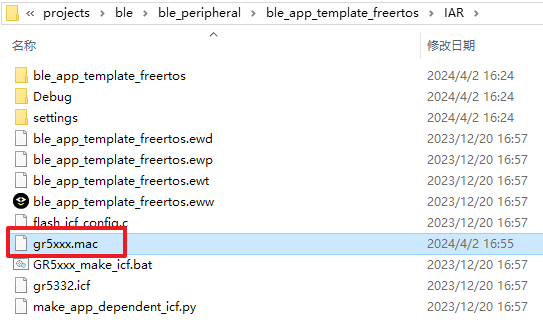

  1. 进入ble_app_template_freertos示例的IAR工程目录，并在该工程目录下创建一个_gr5xxx.mac_文件。


​ 在_gr5xxx.mac_文件中写入如下内容并保存：

execUserReset()
{
    #SP = __readMemory32(0x00000000, "Memory");
    #PC = __readMemory32(0x00000004, "Memory");
    __writeMemory32(0xE000ED08, 0x00000000, "Memory");
}

  1. 使用IAR打开示例工程目录下IAR文件夹中的工程，如下图所示：

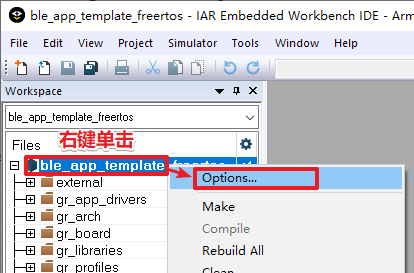

  1. 使用IAR打开_ble_app_template_freertos.eww_工程文件。在IAR中鼠标右键单击构建目标，点击Options...，打开工程设置窗口。

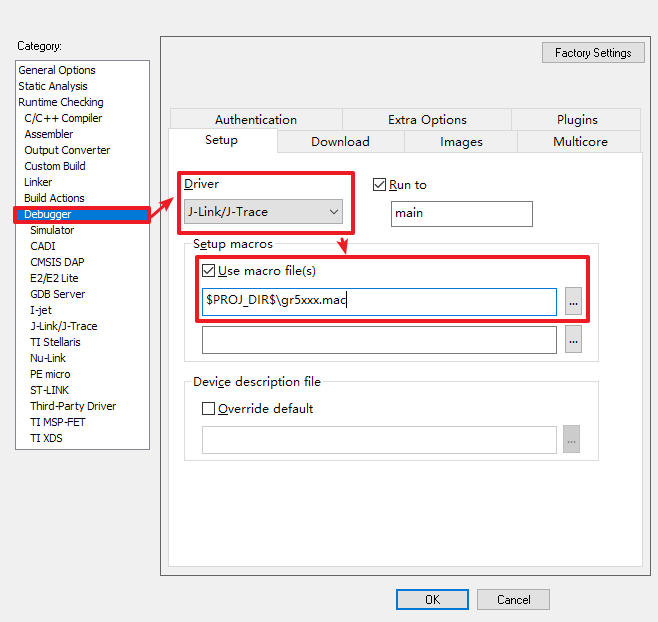

  1. 在设置窗口左侧的Category中单击选中Debugger选项，将Driver设置为J-Link/J-Trace，勾选Use macro file(s)，并在下面的文件选择框中输入$PROJ_DIR$\gr5xxx.mac，如下图所示：

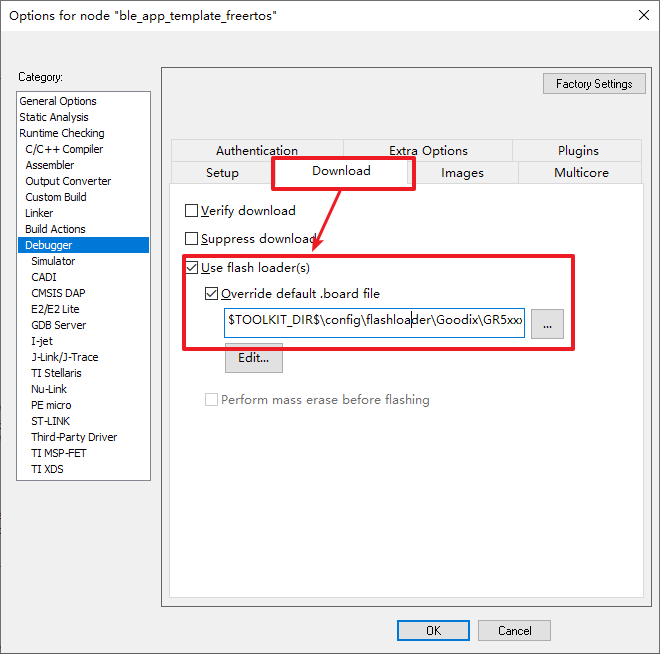

切换到Download选项卡，勾选Use flash loader(s), 勾选Override default .board file, 并在下面的文件选择框中输入$TOOLKIT_DIR$\config\flashloader\Goodix\GR5xxx_IAR_16M.board，如下图所示：


如果使用的是GR551x SDK，则需要将上述路径中的_GR5xxx_IAR_16M.board_替换成_GR55xx_IAR_8M.board_。

  1. 点击OK完成设置。等待IAR更新工程后即可进行编译、下载与调试。点击IAR工具栏中的Download and Debug按钮，或使用快捷键Ctrl+D一键触发编译下载和调试：


  1. 编译完成后，IAR会自动下载固件并开始调试。第一次使用IAR进行调试下载，可能会弹窗提示The first time that you debug a project in C-SPY, you must setup or review the memory configuration。此时点击OK，并在接下来的窗口中继续点击OK即可。

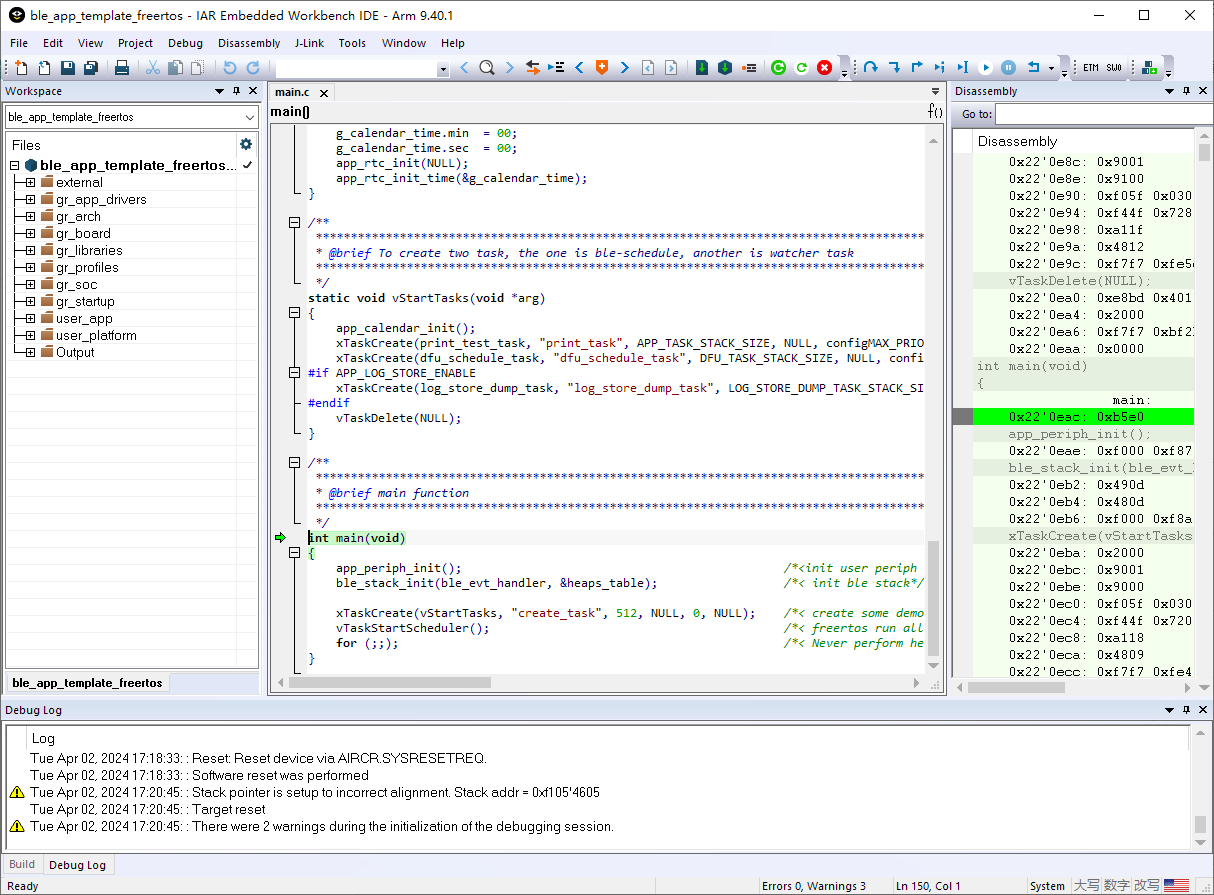

  1. 等待IAR固件下载完成后可开始调试。在开始调试时，可能会弹窗提示Warning: Stack pointer is setup to incorrect alignment. Stack addr = 0xf105'4605，直接点击OK按钮即可，正确的栈指针会在设置的_gr5xxx.mac_文件中加载。等待IAR完成调试窗口初始化后，正确进入调试模式，便可以对应用程序进行调试。
